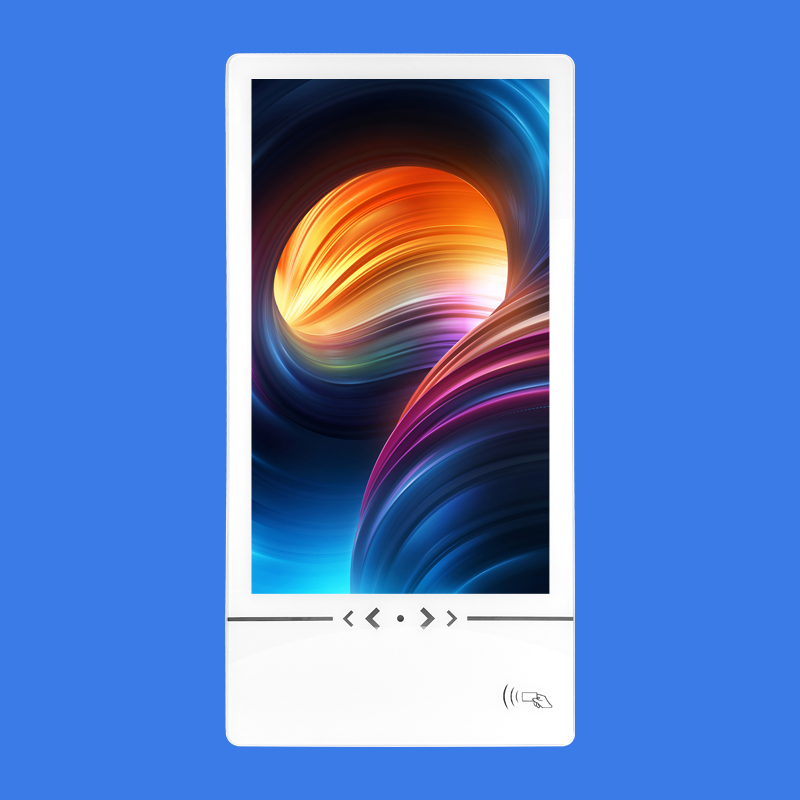

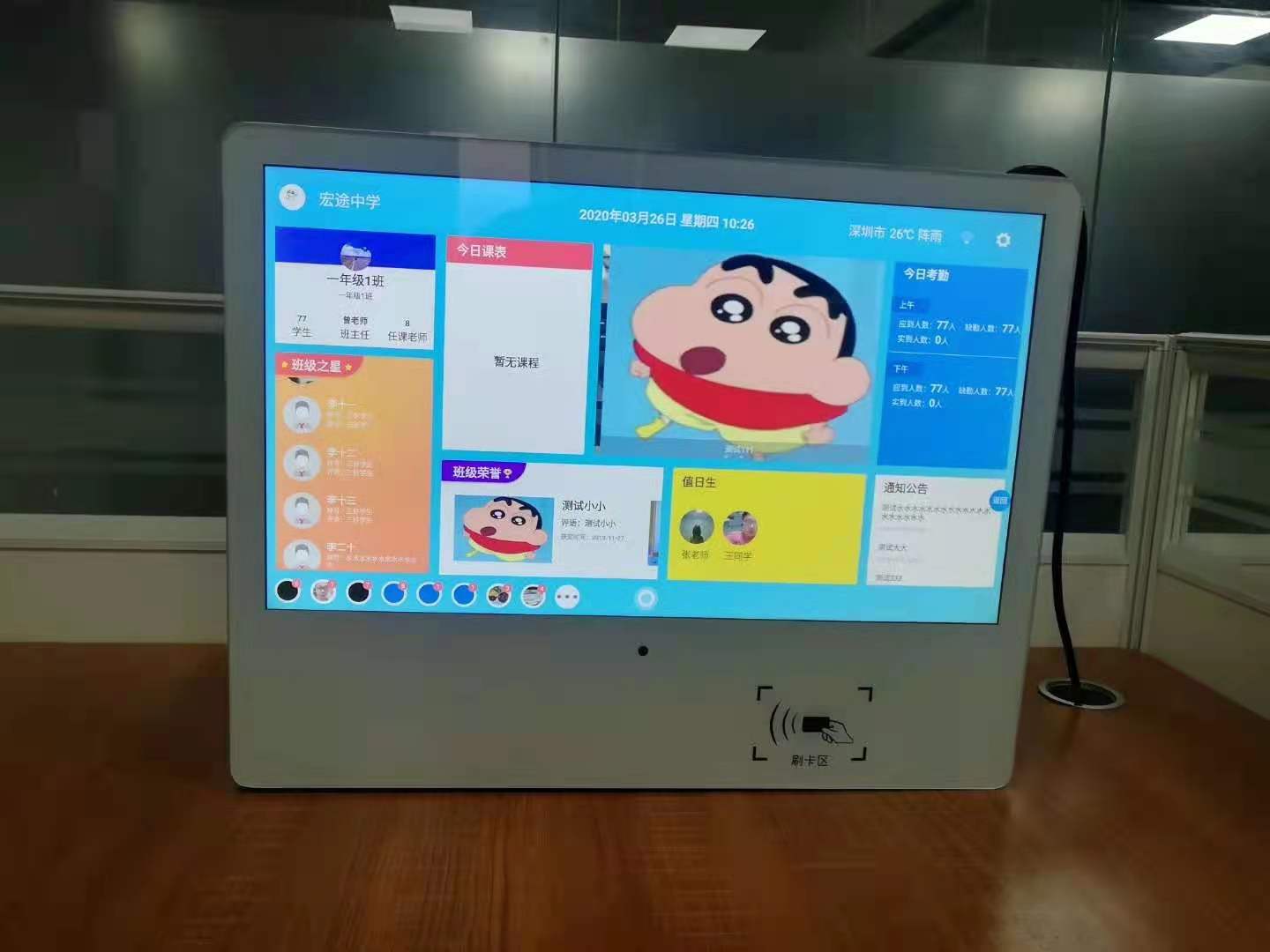

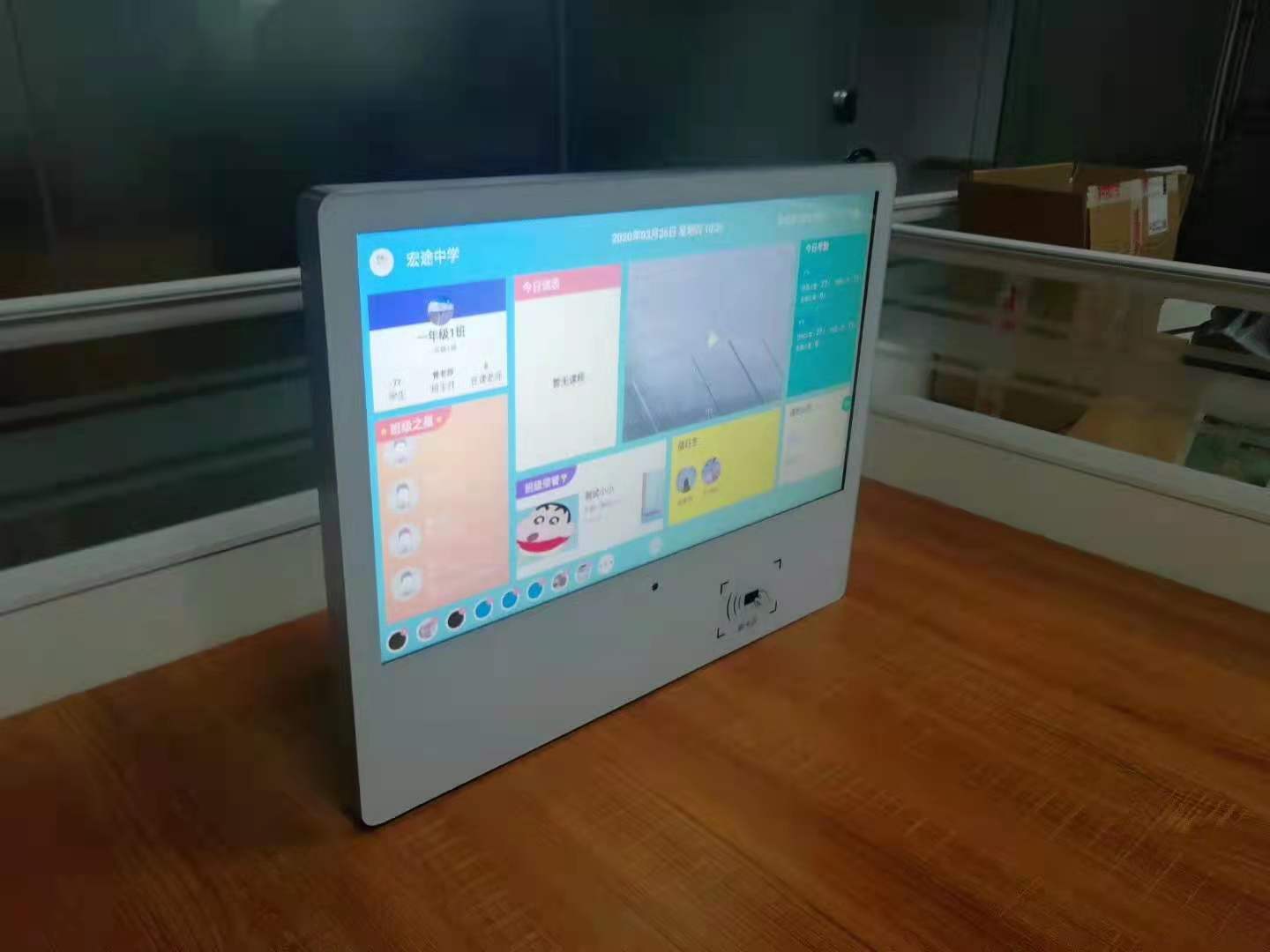

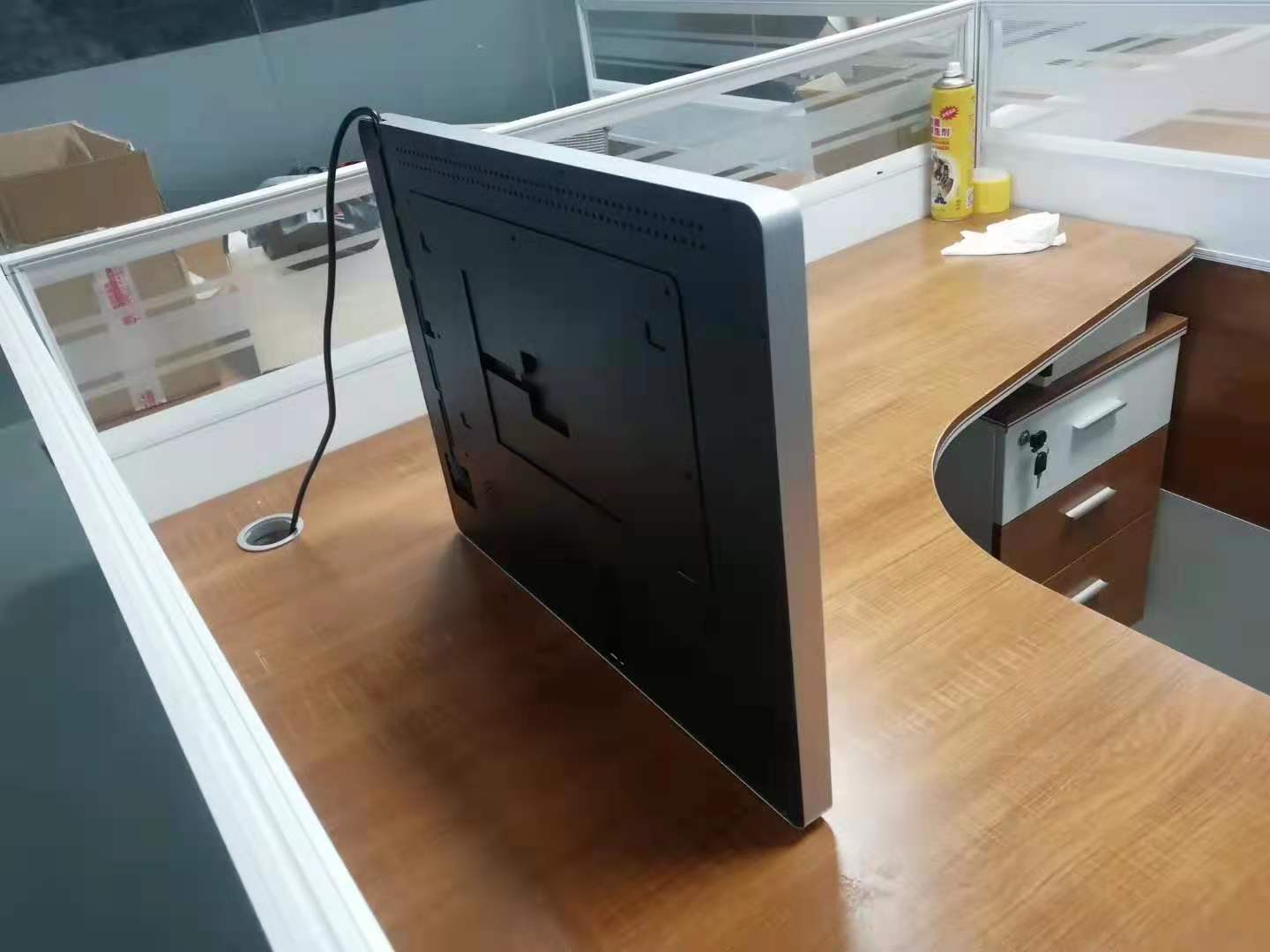

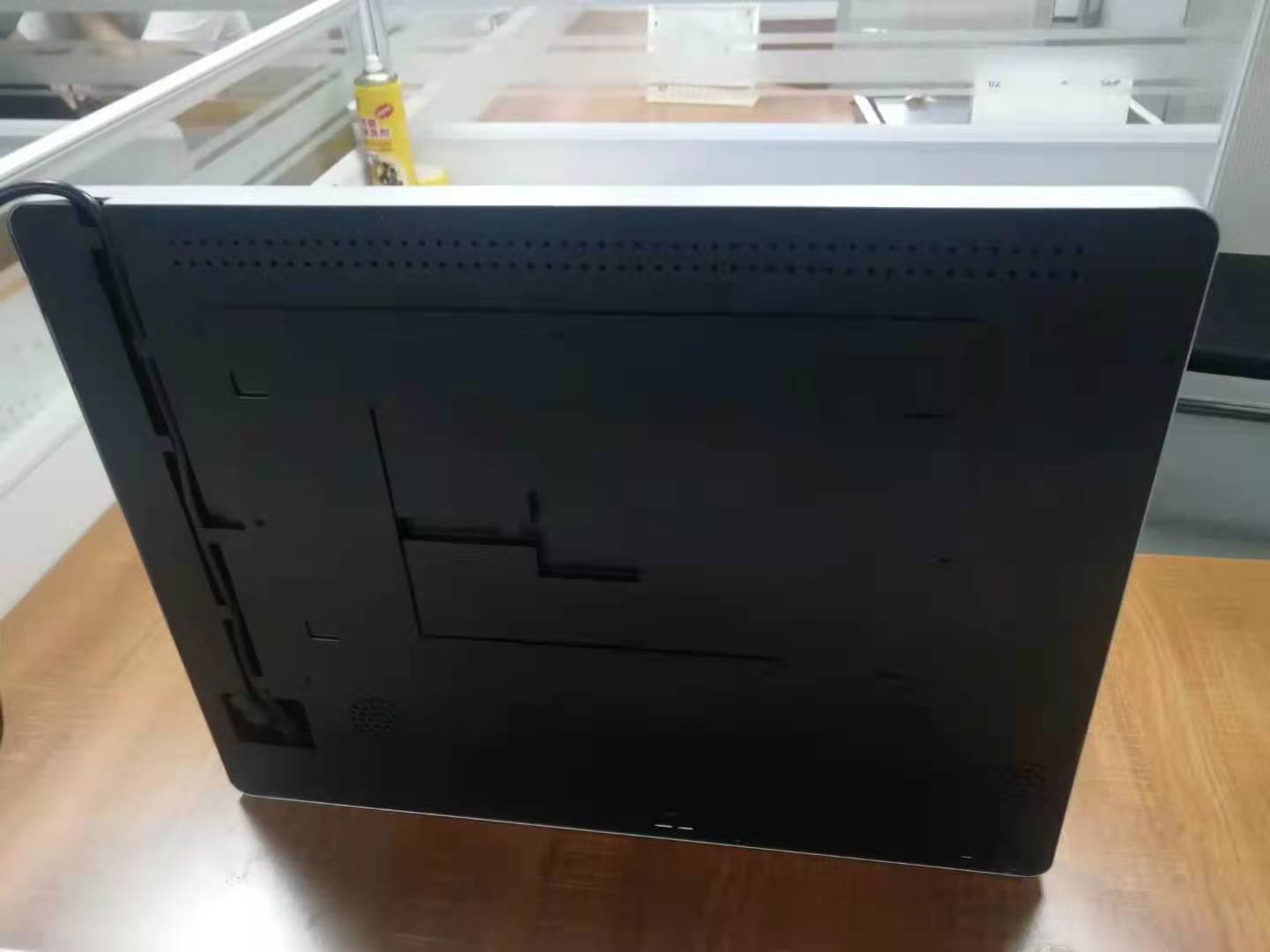

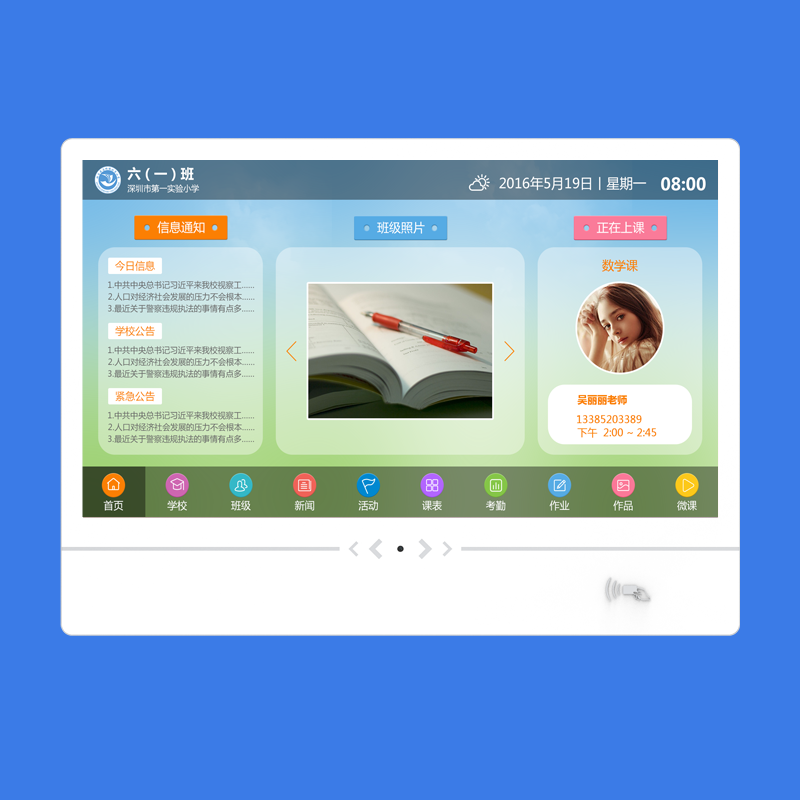

32'' 电子班牌

壁挂电容触摸电子班牌采用品牌液晶模组,使用行业领先的 LED 背光源,色彩还原度好,图像逼真,点状超密集分布,背光亮度均匀。具有节能、环保、寿命长、广视角、稳定性高的一款 一体机,LED超薄节能,摆脱了设备的厚重感,轻松方便融入使用环境中去,且完美的动态影音效果远远地超越传统印刷广告视角,吸引顾客目光。适用于商场、酒店、影院、连锁专卖店等多种应用场景。

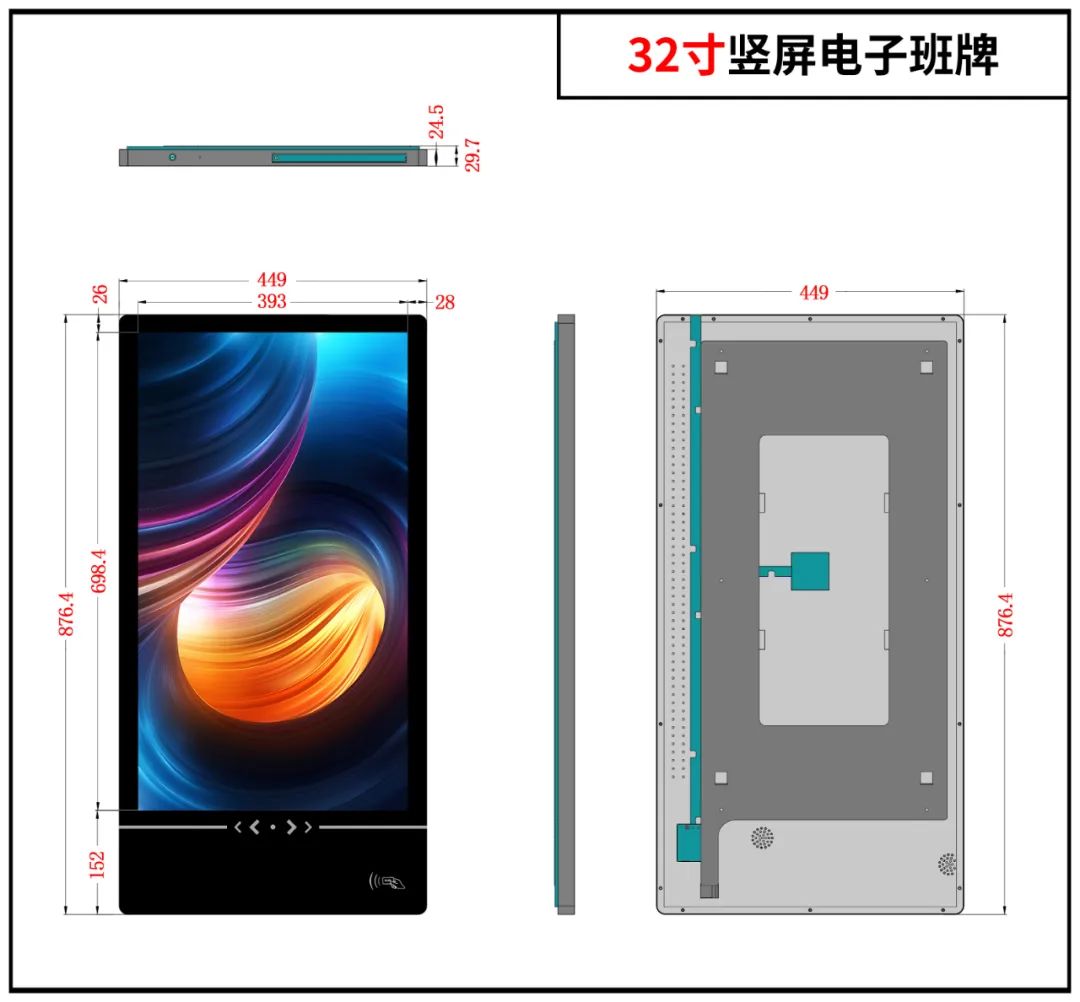

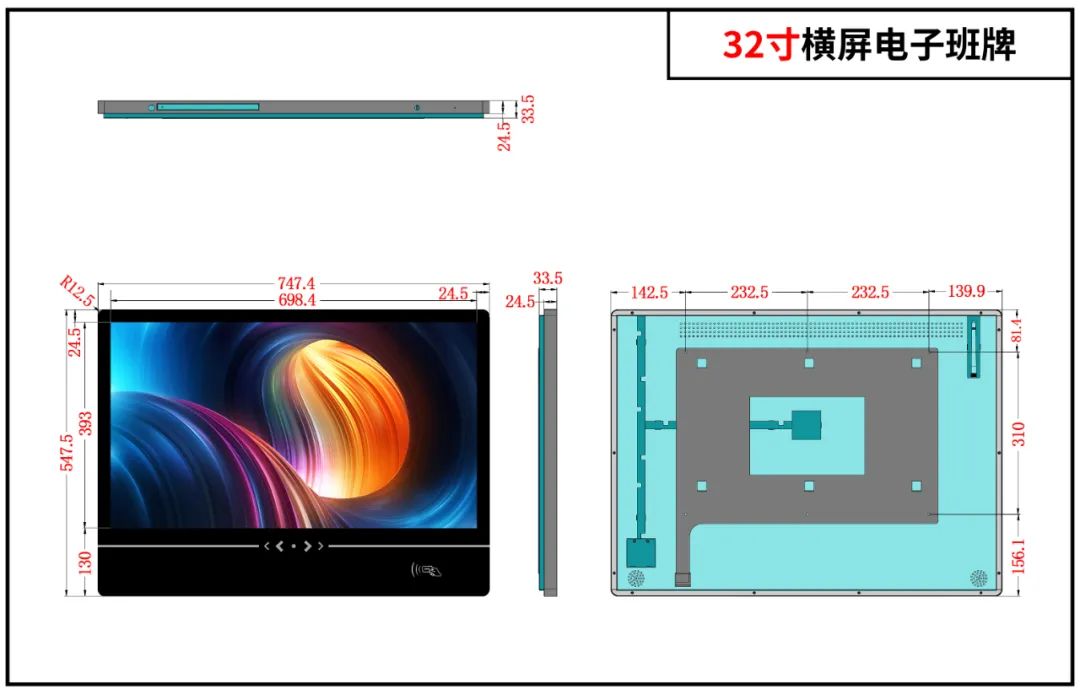

产品特点产品参数产品尺寸

1. 圆角铝合金外观,全金属屏蔽结构,有效防止外界电磁干扰,无辐身,表面采用防爆钢化玻璃。

2. 采用品牌LED液晶模组,高对比及亮度,全视角显示,保障观看图像时,画面不变形,颜色不失真。

3. 色彩精致绚丽,在不同的照明条件下还原真实色彩,满足于不同行业对色彩还原的需求。

4. 结构兼容性更强,兼容各种单机版,安卓网络版,X86等不同方案,电容G+G及非触摸 (可选)。

5. 优良的自然散热风道设计,减少风扇散热带来的噪音及后期维护。

6. 网络信息发布软件功能介绍:支持定时开关机,分屏播放,滚动字幕,紧急插播.自定义图片播放时间,播放列表

后台远程控制,图片背景音乐播放,多种图片+视频的播放模式等。

a. 分布式媒体管理功能:不同终端视音频、图片、字幕等组合多媒体内容 实时预览、编辑、转换、发布等。
b. 分布式传输管理功能:实现不同终端的大容量内容传输。
c. 分布式权限管理功能:不同终端的分级、分区、分功能管理。
d. 监播室功能:灵活实现插播、选播、跳播、轮播、循环播和发布、停止、   暂停、休眠、音量控制、节目更新等。
e. 节目单编辑功能:多种编辑视图,使用方便。
f. 显示模板管理功能:模板编辑、保存、效果实时预览等。
g. 发布器管理功能:各种参数配置。
h. 播出统计报表功能:提供存档、审核、计费的依据。
9. 支持多种视音频编码标准和图片格式,发布质量可达高清电视水平(1920x1080i/p)。

7. 紧凑的结构设计,适于多种方式安装,金属屏蔽结构,可防止外界电磁干扰,无辐射。

8. 超薄设计,外观新颖美观,安装快捷简便。

9. 宽电压范围,可在 AC100~240V,(50/60Hz)正常工作。

10. 节能环保能耗低、发热量低,适合于长时间连续工作。

11. 支持 USB 快速升级,方便快捷。USB 支持播放 高清视频,广告等做个性化项目。


产品名称

电子班牌

产品型号

32’’

液晶面板

显示区域

698.4(H)× 393(V)mm

显示比例

16:9

背光源

LED

背光寿命

50000小时以上

分辨率

1920×1080

亮度

250cd/㎡

对比度

1000:1

响应时间

8ms

点矩

0.24825(H)×0.24825(V)mm

色彩

16.7M

可视角度

水平/垂直:178°/178°

功能

CPU

瑞芯微RK3288 Cortex-A17四核处理器

内存

2G RAM(标配)

内置存储器

8G ROM(标配)

支持视频编码格式

支持wmv、avi、flv、rm、rmvb、mpeg 、ts、mp4

支持图片格式

支持BMP、JPEG、PNG、等各种图片格式

音视频输出

左右声道输出,内置8R/3W喇叭

操作系统

Android 7.1.2

TF

最大支持32G

支持存储介质

SATA/USB

网络支持

以太网、WiFi、3G/4G

播放模式

循环播放,插播,定时,定次等播放模式

摄像头

200万像素

NFC刷卡

支持

电容屏

参数

触摸方案

投射式 电容触摸技术

响应时间

 <5ms

触摸点数

标配10点触摸(可实现放大缩小图片等)

触摸有效识别

>1.5mm

扫描频率

200HZ

扫描精度

4096 x 4096

通信方式

全速USB2.0,USB3.0

理论点击次数

5000万以上

工作电流/电压

180Ma/DC+5V+/-5%

抗光干扰

阳光,白炽灯,日光灯等强光变化时正常

触摸数据输出方式

坐标输出

表面硬度

物理钢化,莫氏7级防爆玻璃

操作系统兼容性

安卓系统/Windows系统

驱动

免驱,即插即用

外部接口

有线网络

1路 RJ-45 10/100M

USB接口

2个USB2.0 2个USB3.0

RJ45网口

1个

电源

品字头AC座

电源

工作电压

AC220V  50/60Hz

最大功耗

65W

待机功耗

3W

使用环境

温度

0~40摄氏度

湿度

10~90%RH 无凝露
